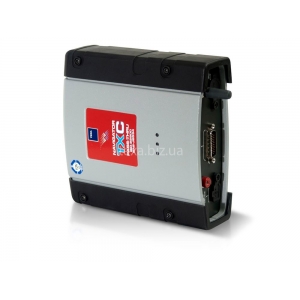

NAVIGATOR TXC

Системы NAVIGATOR TXT и NAVIGATOR TXC являются новейшими диагностическими мульмарочными интерфейсами TEXA; они обмениваются данными с электронными блоками управления транспортных средств, благодаря чему повышается производительность и скорость диагностики различных марок машин.
При разработке этих интерфейсов особое внимание уделялось снижению времени обмена данными, а также удобству в использовании прибора.
Благодаря использованию внутренней памяти объемом 64 МБ, в устройствах сохраняются все ранее использованные программы обмена данными. При необходимости обращения к диагностической программе вызывается информация, хранящаяся во внутренней памяти.
Это снижает время связи с ЭБУ на более чем 70%.
Также благодаря использованию автоматического внутреннего переключателя устройства могут обмениваться данными с ЭБУ на любых моделях транспортных средств.
Не требуется адаптер, поскольку входящий в комплект кабель подключается непосредственно к диагностическому разъему.
В то время как NAVIGATOR TXT может использоваться для диагностики любых типов транспортных средств (автомобили, мотоциклы и коммерческие автомобили), NAVIGATOR TXC может устанавливать связь только с машинами, оборудованными разъемом EOBD (машины, произведенные после 2001 г.).


ДВЕ РАЗЛИЧНЫЕ МОДЕЛИ ДЛЯ ОДИНАКОВО ТОЧНОЙ ДИАГНОСТИКИ
NAVIGATOR TXT и NAVIGATOR TXC принадлежат новой линейке диагностических интерфейсов компании TEXA.
Вместе с системой NAVIGATOR TXB (специально для мотоциклов) они изменили мир мультимарочной диагностики.
NAVIGATOR TXT является наиболее полной и гибкой версией линейки, может использоваться на любых типах транспортных средств.
NAVIGATOR TXC - это упрощенная версия, с помощью которой можно выполнять диагностику только на машинах с разъемом EOBD.
Благодаря встроенному модулю Bluetooth обе эти системы могут обмениваться данными с любыми отображающими устройствами без использования кабелей.

Они могут обмениваться данными с AXONE 3 Mobile, AXONE Direct, AXONE Palmtop, AXONE Pad и многофункциональной станцией MULTI PEGASO, а также с автономными ПК.
Целью компании TEXA является обеспечение гибкости в применении и стандартизации в обработке информации, что позволяет всем техническим специалистам работать с различными моделями машин, используя единую систему обработки и сохранения данных.
Для работы на платформе Windows компания TEXA разработала программу IDC4.
В этой системе диагностические приборы и техническая информация объединены в одной программе, что дает простой и быстрый доступ к приложениям.
Навигация всегда начинается с выбора марки и модели транспортного средства, а также системы, подлежащей диагностике. Программа сразу же автоматически предлагает варианты приборов, которыми можно воспользоваться, а также эталонные параметры для конкретного идентифицированного транспортного средства.


NAVIGATOR TXT и NAVIGATOR TXC выполняют следующие функции:
- автодиагностика для чтения и стирания ошибок в памяти,
для отображения параметров системы и состояния ЭБУ;
- активация, регулировки и варианты конфигурации,
необходимые для полного ремонта;
- обнуление индикаторов техобслуживания или систем подушек безопасности;
- конфигурирование ЭБУ, ключей и пультов ДУ.



Технические характеристики:

Процессор: CORTEX M3 STM32F103ZG 72 MГц, FLASH 1024 Кбайт, SRAM 96 Кбайт
Внешняя память SRAM: 8 Мбит, организованная 512 Кбайт х 16 бит
Внутренняя память PSRAM: 128 Мбит, организованная 8 Мбайт х 16 бит
Внешняя память NAND Flash: 132 Мбит на bus на 8 бит
Аккумуляторная батарея автомобиля: NAVIGATOR TXT/TXC: управление системами на 12 VDC и на 24 VDC
Внешнее питание: NAVIGATOR TXT/TXC: 8 – 32 В
PASS-THRU:
• J2534-1: программируемое напряжение от 5 до 20 В DC, конвертируемое на пины OBD 6, 9, 11, 12, 13, 14, и на фронтальный jack, способность установить землю на пин 15 OBD максимум 300 мА, поддержка для параллельных протоколов
• J2534-2
• TXC также ISO 22900-1 VCI physical layer
Разъём USB: виртуальный RS232 через USB 2.0 Device
Беспроводная связь: Bluetooth класс 1 (30 м).
Электронный коммутатор: 2 линии, 13 независимых положений
NAVIGATOR TXT: CPC 28 штырьков
NAVIGATOR TXC: DSUB-26HD стандартный ISO 22900-1
Разъём перепрограммирования блоков управления: PV, как протокол SAE J2534
Поддерживаемые протоколы связи:
• игающий код (blink codes)
• K, L (с токовой защитой 100 мА), ISO9141-2, ISO14230
• CAN ISO11898, ISO11519-2
• SAE J1850 PWM
• SAE J1850 VPW
Разъём питания: power mini-din 4 штырька.

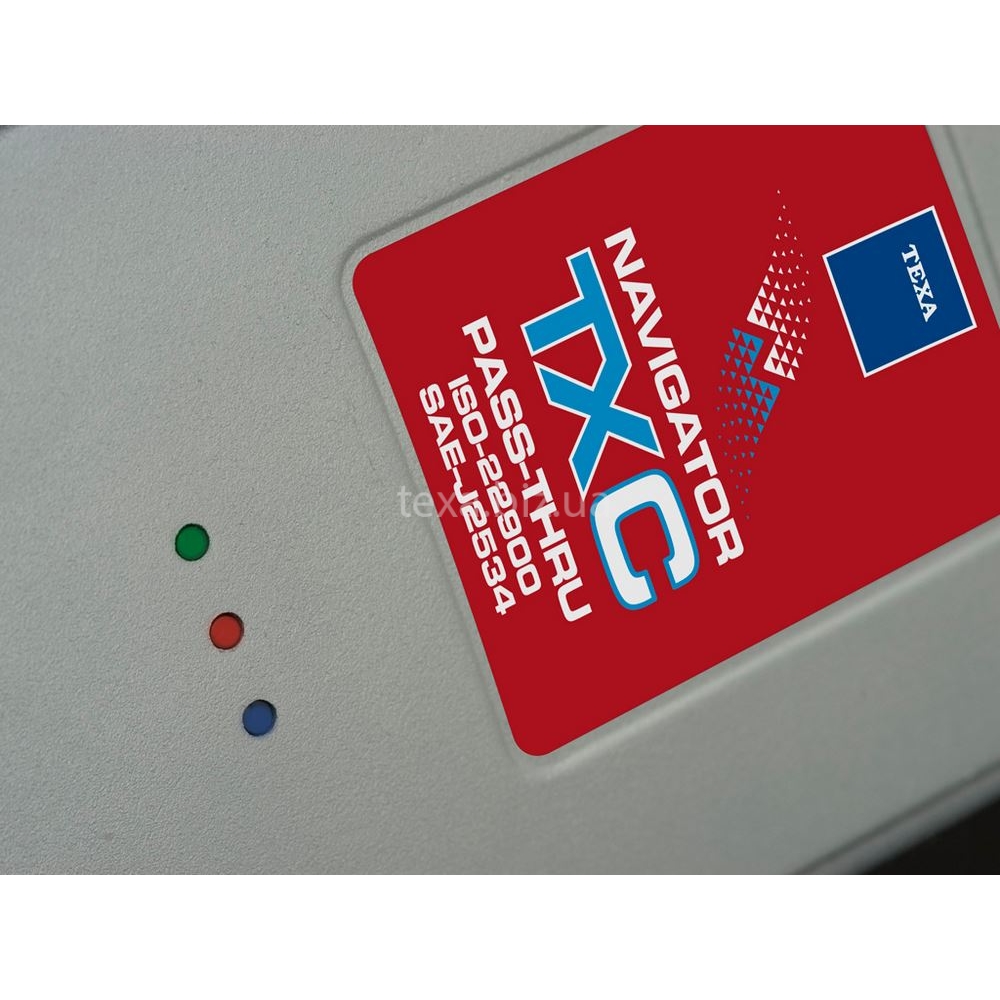

Визуальные сообщения: 1 зелёный светодиод, 1 красный светодиод, 1 синий светодиод
Потребление при 12 В: 0.25 A типичное.
Потребление при 24 В: 0.18 A типичное
Рабочая температура: 0 °C - 50 °C.
Температура хранения: - 20 °C - 60 °C.


Рабочая влажность: 10% ÷ 80% без конденса
Размеры: 160 x 170 x 55 мм
Вес: NAVIGATOR TXT/TXC: 1 кг;
Норамативы:
• Директива: ETSI 1999/5/CE
• Безопасность: EN 60950
• Электромагнитная совместимость: EN 55022, EN 55024, EN 301 489-1
• Радио системы: EN 301 489-17, EN 300 328-2
