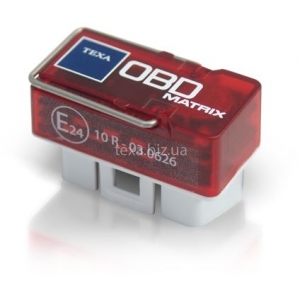

OBD Matrix

В случае временно появляющихся и исчезающих ошибок очень трудно воссоздать на СТО сочетание факторов, когда произошло событие. Некоторые тесты необходимы сделать на ходу: механик будет вынужден сесть в машину с диагностическим прибором или с ПК и сделать несколько поездок.
Но даже после этой процедуры, не обязательно, что ошибки появятся в течении проведения теста на дороге, поэтому становится трудно определить ошибку и значительно теряется время.
OBD MATRIX является оперативным, практичным и профессиональным ответом в данных условиях: малая система, которая настраивается под определённое транспортное средство и устанавливается в автомобиль клиента для записи до восьми параметров в секунду и сохраняет любые ошибки в течение 90 часов.

Благодаря мощной миниатюрной электронной плате, в состоянии диагностировать все мароки и модели, а также все электронные системы, содержащиеся в программном обеспечении IDC4.

Ключевой особенностью является коммутационная матрица, которая позволяет Вам общаться автоматически со всеми контактами разъёма OBD. Однако, он не будет делать активации и регулировки, поскольку работает только на "чтение".

В случаях, когда важно иметь OBD MATRIX, например, при анализе воздушной массы (для проверки производительности расходомера), давления топлива (чтобы убедиться, что не поднимается слишком высоко или не достаточно поднимается), давления турбо (для аномалий, связанных с давлением наддува), дифференциал давления на фильтре античастичек. В связи с этим устройство является полезным для всех тех случаях, когда Вам необходимо прочитать параметры в состоянии нагрузки на двигатель, или когда Вы хотите мониторировать скорость колеса, чтобы проверить датчик. Другим особым случаем является диагностика автоматической коробки передач, когда должны быть проверены датчики оборота турбины или передачи. Или еще для проверки датчиков давления кондиционера, когда, например, параметр давления хладагента увеличивается только на дороге или при нагрузке.

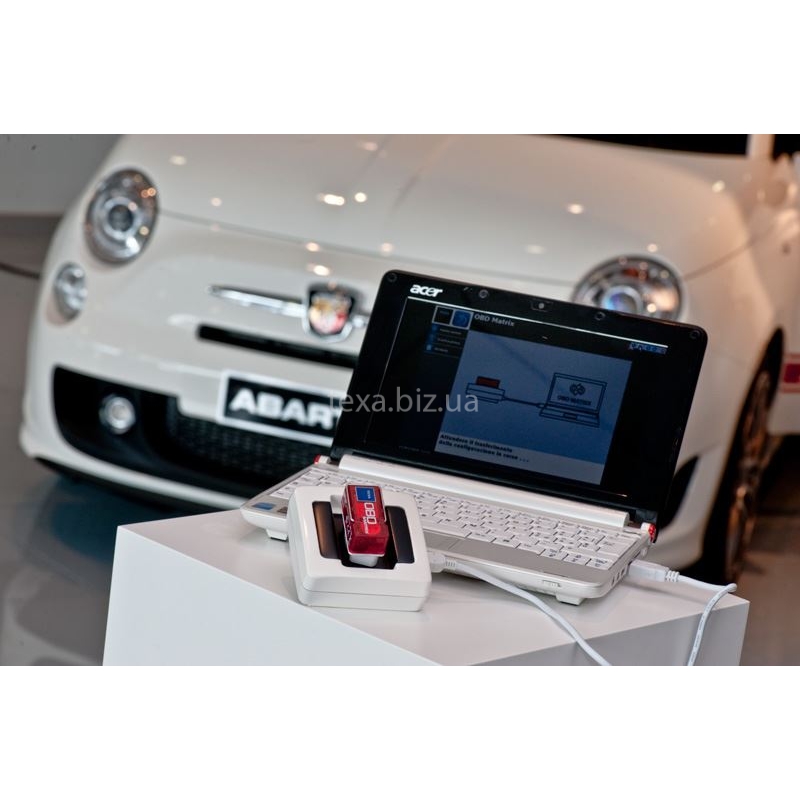

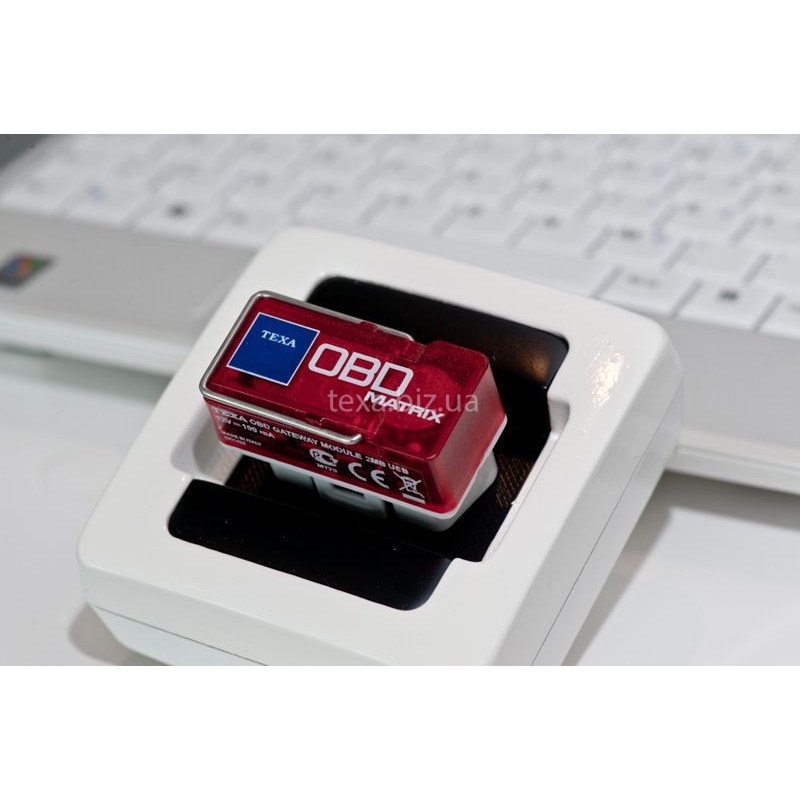

OBD MATRIX оснащён подставкой для подключения к ПК Windows, с помощью которой Вы выполняете установку и передачу данных.

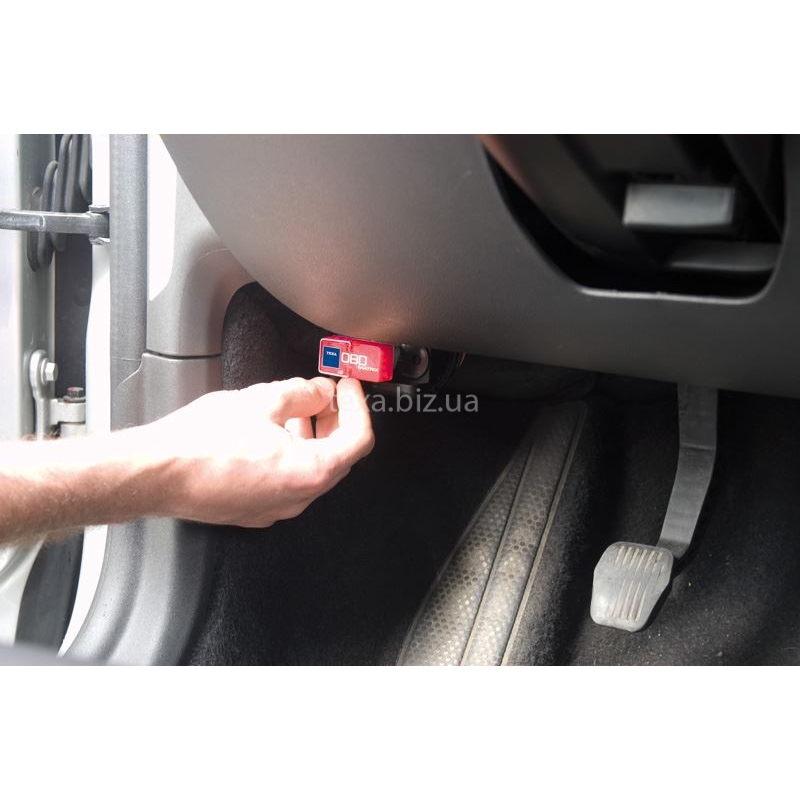

Механик должен настроить OBD MATRIX согласно марки, модели и конкретной электронные системы проверяемого транспортного средства и подключить его к разъёму OBD автомобиля.
Это процедура занимает около двух минут, как только определена конкретная электронная система для отслеживания, то механику необходимо подсоединить OBD MATRIX к диагностическому разъёму автомобиля и подождать несколько секунд, пока устройство не распознает блок управления. На данный момент, вставив снова устройство в подставку, Вы можете выбрать параметры, подлежащие мониторингу, в соответствии со списком доступным экрана IDC4. OBD MATRIX будет установлен на автомобиль, который будет отдан клиенту.
Когда клиент вернётся на СТО, механик сможет скачать сохранённые данные на ПК и сможет точно отремонтировать найденную неисправность.


Программное обеспечение IDC4
Как и все другие традиционные системы гаммы TEXA, OBD Matrix использует диагностическое программное обеспечение IDC4, уникальную операционную мультимарочную платформу, используемую тысячами механиками всего мира, обеспечивая доступ к полной информации. Благодаря ресурсам программного обеспечения IDC4, OBD MATRIX ведет себя именно так, как диагностический прибор на СТО.
Базы данных постоянно обновляется согласно новостей рынка, в сочетании с TGS2 и эксклюзивных функций, таких как "Решения ремонта" powered by Google.



Технические характеристики:



OBD MATRIX
Vehicle interface: OBD socket
EOBD compatibility: complete electrical and mechanical compatibility with EOBD standard
EOBD protocols supported: all protocols according to J1850-41.6, J1850-10.4,
ISO9141-2 K/L, CAN (Control Area Network ISO 11898)
Power supply: OBD socket for 12 V vehicles, USB socket for PC
Current draw with engine running: < 200 mA typical
Current draw with engine off: < 1 mA
Processor: ARM 32-bit Cortex-M3
Internal memory: 32 MB
Sampling resolution: 1 second
Recording time: 90 hours with 8 parameters monitored at a 1 second sampling rate.
Autonomy of backup battery: minimum 18 months without power;
over 20 years under normal operating conditions
User interface: multi-functional bicolor status LED
Operating temperature: -40°C / +70°C
Dimensions: 23 x 45.5 x 28.2 mm
Weight: 21,5 g.
PC interface: Cradle with USB 2.0
Software: IDC4
Compatible operating systems: Windows 7 32-64 Bit, Windows Vista, Windows XP SP2,
Windows Server 2000 SP4
Coverage: all systems which are diagnosable via IDC4* Software
(NB: some systems "Safety related" may not be available)
